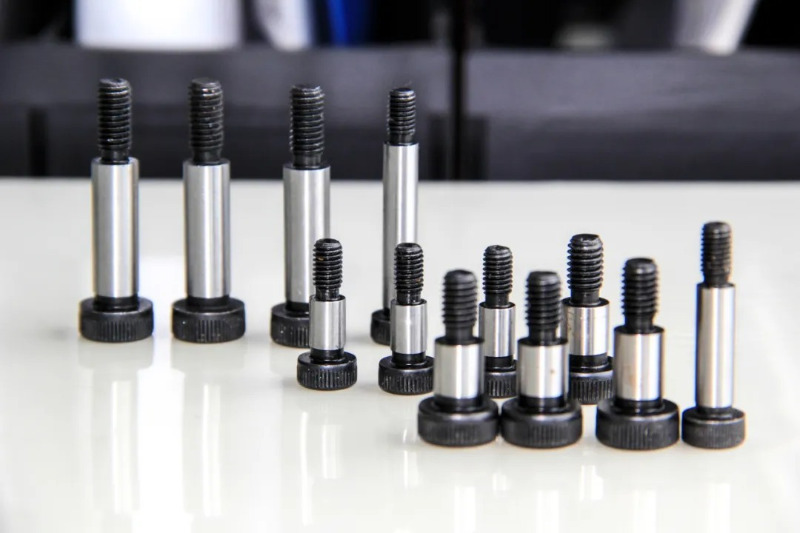

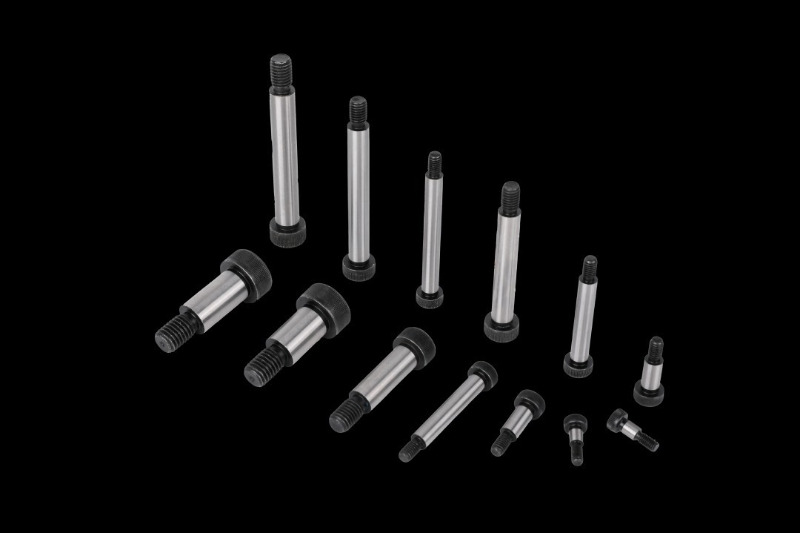

Čo je to ramenná skrutka triedy 12,9?
Stupeň 12,9 ramenná skrutka , tiež známy ako skrutka s osadením hriadeľa alebo vnútorná šesťhranná skrutka s ramenom, je vysoko presný spojovací prvok s hladkým ramenom a čiastočným závitom, špeciálne navrhnutý pre aplikácie s vysokou pevnosťou a presnosťou.
Vlastnosti
Štrukturálne vlastnosti
Zástrčná skrutka triedy 12,9 pozostáva z troch kľúčových častí:
Hlava skrutky: Bežne navrhnuté s vnútornými alebo vonkajšími šesťhrannými hlavami pre jednoduchú inštaláciu a demontáž s vysokým krútiacim momentom.
Hladké rameno: Presne opracované na zabezpečenie stability rotujúcich alebo posuvných komponentov.
Závitový koniec: Využitie konštrukcie s čiastočným závitom na zaistenie bezpečného držania a zlepšenie nosnosti.
Kľúčové vlastnosti
Ultra vysoká pevnosť: Vyrobené z legovanej ocele (ako je SCM435), s pevnosťou v ťahu ≥1220MPa, zaisťujúcou spoľahlivosť pri aplikáciách s vysokým zaťažením.
Presné tolerancie: Priemer ramena, dĺžka a koaxiálnosť sú prísne kontrolované, aby sa zabezpečilo presné umiestnenie a posuvné uloženie mechanických komponentov.
Odolné voči opotrebovaniu a trvanlivé: Povrchové úpravy zahŕňajú kalenie, černenie, fosfátovanie alebo niklovanie, čím sa zlepšuje odolnosť proti opotrebovaniu a korózii.
Vysoký krútiaci moment: Schopný odolať vysokým uťahovacím momentom, vhodný pre ťažké stroje a prostredia s vysokým dynamickým zaťažením.
Použitie skrutiek s osadením triedy 12,9
Vďaka svojej vysokej pevnosti, precíznosti obrábania a prispôsobivosti pohybu je nákružková skrutka triedy 12,9 široko používaná v mnohých priemyselných odvetviach, najmä v scenároch s vysokým zaťažením a požiadavkami na vysokú presnosť.
Strojové vybavenie
V automatizovaných strojoch, presných obrábacích strojoch a zariadeniach výrobných liniek sa ramenné skrutky používajú na podoprenie a posúvanie komponentov, čím sa zabezpečuje hladká prevádzka zariadenia.
Posuvné koľajnice a vodiace mechanizmy: Zabezpečte presnosť lineárneho alebo rotačného pohybu.
Prevodové systémy: Používa sa ako upevňovacie skrutky ojníc a sediel ložísk, čím sa znižuje opotrebovanie pohyblivých častí.
Prípravky a nástroje: Prípravky na pevné polohovanie a upínanie, zlepšujúce presnosť výroby.

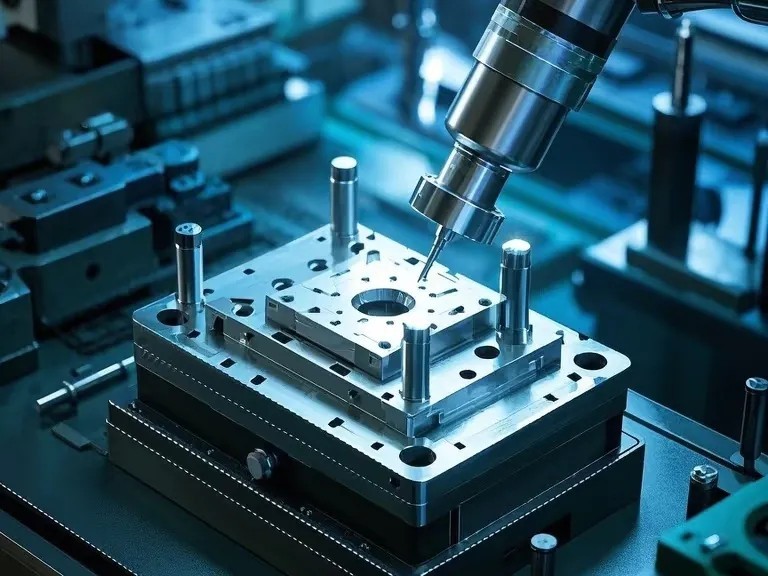

Výroba foriem
Vstrekovacie formy: Používa sa na posúvače, vodiace dosky a polohovacie mechanizmy na zabezpečenie hladkého otvárania a zatvárania formy.
Raznice na razenie: Používa sa na upevnenie vodiacich kolíkov a posuvných zostáv na zlepšenie životnosti a presnosti formy.

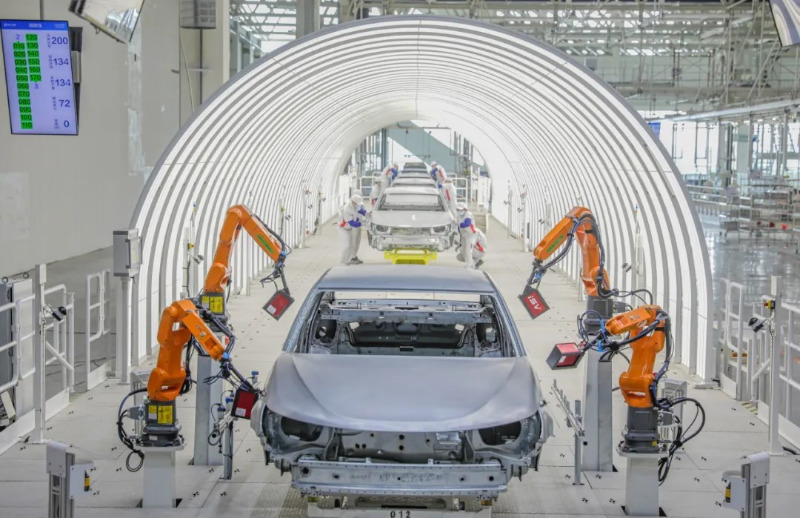

automobilový priemysel
Ramenné skrutky triedy 12,9 sa široko používajú v automobilovej výrobe pre motory, závesné systémy a brzdové systémy.
Komponenty motora: Pripojte vahadlá, ojnice a ventilové mechanizmy, čím zaistíte stabilitu pri vysokorýchlostnej prevádzke.
Závesné systémy: Využite tlmiče nárazov a spoje ramena nápravy, aby ste odolali vysokofrekvenčným vibráciám a nárazom.
Brzdové systémy: Používa sa v brzdových strmeňoch a klzných koľajničkách, poskytuje odolnosť voči vysokej teplote a vysokú nosnosť.

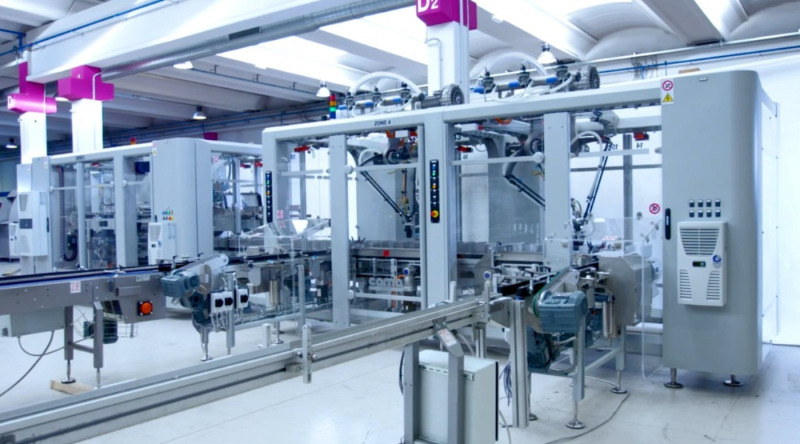

Elektronické a automatizačné zariadenia
Kĺby robotov: Používa sa ako rotačné osi na zabezpečenie presného polohovania a flexibilného pohybu robotických ramien.
Automatizované montážne linky: Používa sa pre posúvače a vodiace zariadenia na zlepšenie stability a presnosti zariadenia.

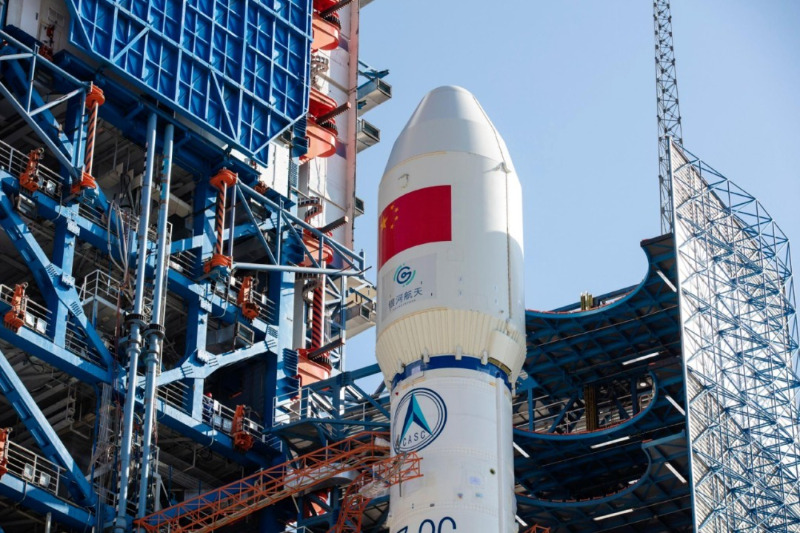

Letectvo a kozmonautika
Systém riadenia letu: Používa sa na ovládanie otáčania a pripojenia ovládacích plôch, klapiek a iných komponentov.
Satelitné robotické rameno: Poskytuje vysoko presný rotačný otočný bod, ktorý zaisťuje stabilitu a spoľahlivosť.

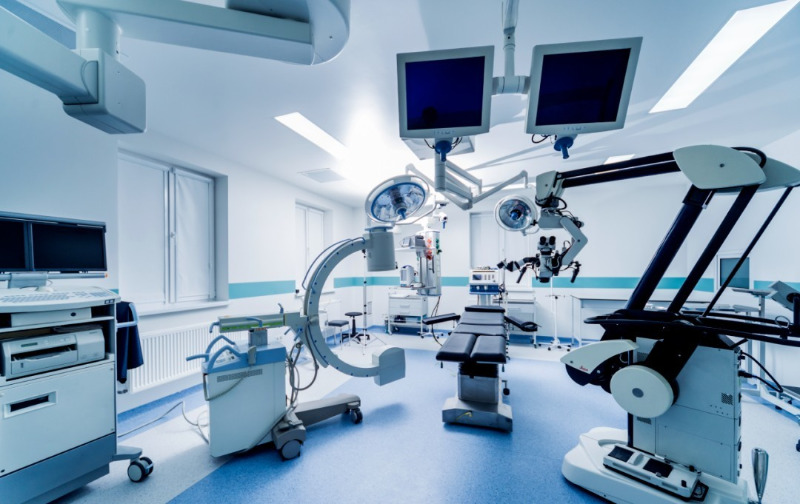

Lekárske vybavenie
Röntgenové prístroje a CT skenery: Používa sa na posuvné koľajnice a pohyblivé časti na zabezpečenie presnej prevádzky zariadenia.
Chirurgické roboty: Používa sa pre kĺby robotických ramien na zabezpečenie presného ovládania a stability.
Výrobný proces osadené skrutky triedy 12,9
Hlavné materiály
Bežné materiály pre osadené skrutky triedy 12,9 zahŕňajú:
SCM435 (legovaná oceľ): Dobrá húževnatosť a odolnosť proti únave, vhodné pre prostredia s nárazovým zaťažením.
Nerezová oceľ (304, 316L): Odolné voči korózii, ale s nižšou pevnosťou, väčšinou používané v potravinárstve a zdravotníckych zariadeniach.
Výrobný proces
1. Rezanie materiálu: Presné rezanie tyčí z vysokopevnostnej ocele.
2. CNC presné obrábanie: Otáčanie hlavy skrutky, ramena a závitovej časti na zabezpečenie prísnych tolerancií.
3. Obrábanie závitov: Valcovanie závitov na zlepšenie pevnosti a únavovej životnosti.
4. Tepelné spracovanie: Kalenie a popúšťanie na zlepšenie tvrdosti a odolnosti proti opotrebovaniu.
5. Povrchová úprava: Galvanizácia, černenie a fosfátovanie na zvýšenie odolnosti proti korózii.
6. Kontrola kvality: Použitie súradnicového meracieho stroja, testu tvrdosti a testu krútiaceho momentu na zabezpečenie vysokej presnosti a konzistencie. Je žieravý, ale má nižšiu pevnosť a väčšinou sa používa v potravinách a lekárskych zariadeniach.
Priemyselné normy
Výroba ramenných skrutiek musí spĺňať medzinárodné normy, aby sa zabezpečil ich výkon a spoľahlivosť.
ISO 7379: Štandard pre rozmery, materiály a tolerancie metrických osadených skrutiek.
DIN 923: Nemecký štandard, široko používaný na európskom trhu.
ASME B18.3: Špecifikácie pre americké štandardné ramenné skrutky, použiteľné pre severoamerický trh.
JIS B 1180: Japonský štandard, používaný pri výrobe presných strojov.
Tieto normy špecifikujú priemer ramena, dĺžkové tolerancie, špecifikácie závitu, pevnosť v ťahu a povrchovú úpravu, aby sa zabezpečila stabilita a kompatibilita skrutiek v drsnom prostredí.
Ako si vybrať správnu ramennú skrutku?
Pri výbere ramenných skrutiek zvážte nasledujúce faktory:
Požiadavky na zaťaženie: Určte požadovanú pevnosť v ťahu a únavovú životnosť.
Rozmery ramena: Zabezpečte kompatibilitu s posuvnými alebo otočnými komponentmi.
Špecifikácia vlákna: Vyberte vhodný metrický alebo britský závit pre zariadenie.
Povrchová úprava: Vyberte si antikorózny náter, ako je galvanizácia, černenie alebo fosfátovanie.
Osadené skrutky triedy 12,9 sú kľúčové v strojárstve, automobilovej výrobe, výrobe foriem, automatizácii a letectve vďaka ich vysokej pevnosti, presným toleranciám a prispôsobivosti dynamickému pohybu. Ich prísne výrobné štandardy a vynikajúci výkon z nich robia kľúčový produkt na trhu so spojovacími materiálmi vyššej kategórie.
Použili ste vo svojom odvetví osadené skrutky triedy 12,9? Neváhajte a podeľte sa o svoje skúsenosti!
