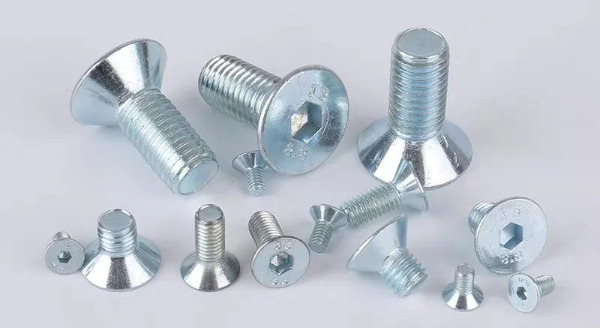

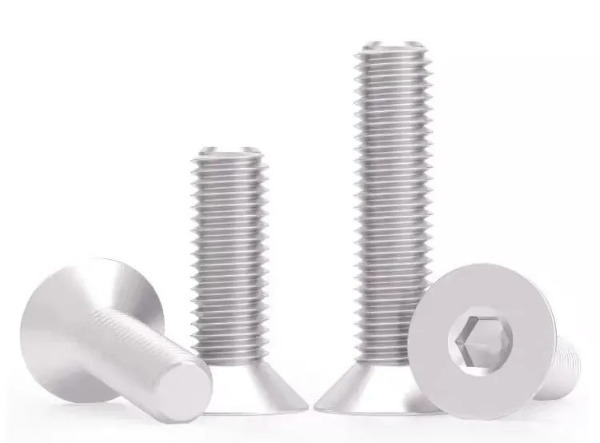

Šesťhranná skrutka s plochou hlavou
Šesťhranná skrutka s plochou hlavou je upevňovací prvok s 90° kužeľovou hlavou. Hlava skrutky úplne zapadne do povrchu obrobku a po inštalácii zostane plochá bez vyčnievania. Vyznačuje sa esteticky príjemným vzhľadom, vlastnosťami proti zachyteniu a rovnomerným rozložením sily.
Jeho hlava má vnútornú šesťhrannú objímku, ktorá umožňuje utiahnutie alebo uvoľnenie pomocou imbusového kľúča. Poskytuje vyššiu kapacitu prenosu krútiaceho momentu ako tradičné skrutky so zápustnou hlavou Phillips, vďaka čomu je vhodnejšia pre aplikácie s vysokou pevnosťou.
Štrukturálne vlastnosti šesťhrannej skrutky s plochou hlavou
90° kužeľová hlava – po inštalácii lícuje s povrchom obrobku, čím zvyšuje estetiku a bezpečnosť.
Vnútorný šesťhranný pohon – Silná schopnosť prenosu krútiaceho momentu, vhodná pre vysokopevnostné upevnenie.
Tyč s čiastočným alebo úplným závitom – Prispôsobí sa rôznym potrebám aplikácie (plný závit zvyšuje uzamykaciu silu, čiastočný závit zlepšuje stabilitu spojenia).
Možnosti viacerých materiálov – od štandardnej uhlíkovej ocele po vysokopevnú legovanú oceľ, nehrdzavejúcu oceľ alebo zliatinu titánu, ktoré spĺňajú rôzne pracovné podmienky.
Voliteľné povrchové úpravy – černenie, galvanické pokovovanie, povrchová úprava Dacromet, eloxovanie atď., čím sa zlepšuje odolnosť proti korózii a odolnosť proti opotrebovaniu.
Priemyselný štandard pre skrutky so šesťhrannou hlavou s plochou hlavou
ISO 10642 – Medzinárodná norma pre skrutky so šesťhrannou hlavou s plochou hlavou, špecifikujúca metrické rozmery a tolerancie.
GB/T 70.1 – Čínska národná norma, pokrývajúca špecifikácie a výkon metrických skrutiek so šesťhrannou hlavou s plochou hlavou.
DIN 7991 – nemecká norma, použiteľná pre vysokopevnostné zápustné skrutky v strojárskom a formovom priemysle.
ANSI/ASME B18.3 – Americká norma, použiteľná pre imperiálne zápustné skrutky.
Výroba šesťhrannej skrutky s plochou hlavou
Výber surovín
• Uhlíková oceľ (trieda 4,8/8,8/10,9/12,9) – vhodná pre mechanické konštrukcie a všeobecné zariadenia.
• Nerezová oceľ (304/316) – Vhodné pre prostredia odolné voči korózii, ako sú vonkajšie a chemické zariadenia.
• Legovaná oceľ (42CrMo, SCM435) – Vhodné pre aplikácie s vysokou pevnosťou a odolnosťou voči nárazom, ako sú automobilový priemysel a obrábacie stroje.
• Zliatina titánu (TC4) – Vhodné pre ľahké a špičkové aplikácie, ako sú letecké a lekárske zariadenia.
Studený kurz
• Jednorazové vŕtanie za studena pomocou stroja s viacerými stanicami zaisťuje bezproblémovú integráciu hlavy a drieku, čím sa zlepšuje pevnosť skrutky.
Tuning & Threading
• Presné CNC sústruženie zaisťuje presné uhly hlavy a rozmerové tolerancie. Závity sú valcované, aby sa zlepšila povrchová úprava a odolnosť proti únave.
Tepelné spracovanie
• Kalenie a popúšťanie (kalenie popúšťanie): Zlepšuje pevnosť a húževnatosť, vhodné pre skrutky triedy 8.8 a vyššie. Spracovanie roztoku: Používa sa na skrutky z nehrdzavejúcej ocele na zlepšenie odolnosti proti korózii.
Povrchová úprava
• Černenie: Zvyšuje odolnosť proti hrdzi, vhodné pre vnútorné vybavenie.
• Zinkovanie (modro-biely zinok/farebný zinok/čierny zinok): Vhodné pre stroje so všeobecnými požiadavkami na odolnosť proti korózii.
• Povrchová úprava Dacromet: Silná odolnosť voči soľnej hmle, vhodná pre dlhodobé vonkajšie prostredie, ako sú automobily a mosty.
• Oxidačná úprava: Zlepšuje odolnosť skrutiek voči vysokej teplote a korózii.
• PVD povlak (pre zliatiny titánu): Zvyšuje odolnosť proti opotrebovaniu a znižuje koeficient trenia.
1. Výber vhodného materiálu
Všeobecné vybavenie: Uhlíková oceľ (trieda 8,8/10,9) galvanizovaná alebo čiernená.
Požiadavky na vysokú pevnosť: Legovaná oceľ (trieda 12,9) temperovaná.
Požiadavky na odolnosť proti korózii: leštená nehrdzavejúca oceľ 304/316 alebo povlak Dacromet.
Požiadavky na nízku hmotnosť: PVD povlak zo zliatiny titánu.
2. Výber vhodných špecifikácií
Určite uhol hlavy, veľkosť závitu a dĺžku podľa ISO 10642 / GB 70.1 / DIN 7991.
Vyberte si plný závit alebo čiastočný závit, aby ste splnili rôzne požiadavky na inštaláciu.
3. Určenie povrchovej úpravy
Vnútorné prostredie: Černený, galvanicky pokovovaný zinok.
Vonkajšie prostredie: Dacromet, galvanicky pokovovaný nikel.
Podmienky vysokej teploty: PVD povlak alebo eloxovanie.
Šesťhranné skrutky s plochou hlavou, so svojimi výhodami vysokého krútiaceho momentu, plochej inštalácie, estetiky a bezpečnosti, zaujímajú dôležité postavenie v oblastiach, ako je výroba strojov, automobilový priemysel a spracovanie foriem.
Pri výbere jedného by sa mal zabezpečiť optimálny výkon a životnosť upevnenia na základe požiadaviek na pevnosť, environmentálnych faktorov a metód povrchovej úpravy.
