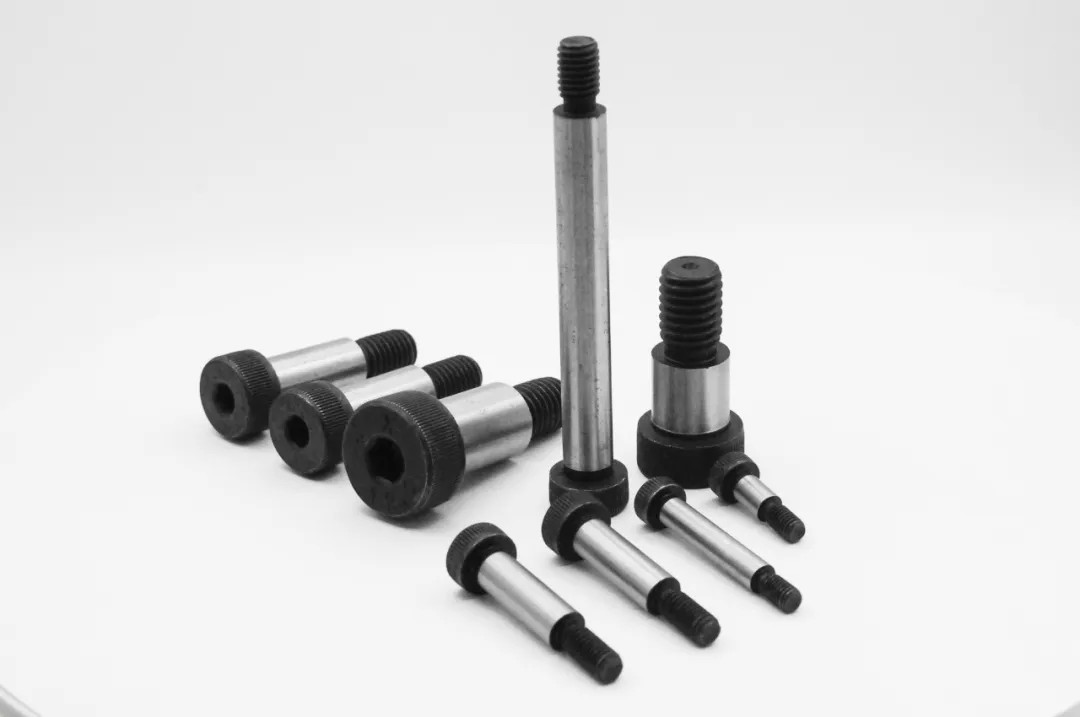

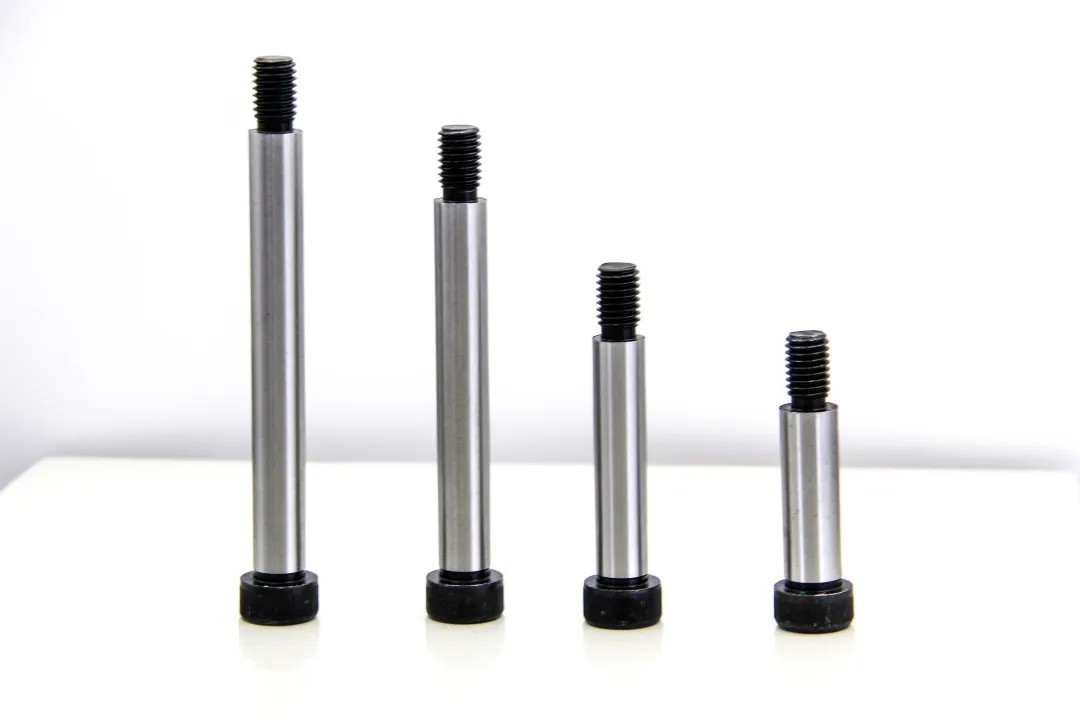

Čo je ramenná skrutka 12.9?
Skrutka ramena 12,9 stupňa, tiež známa ako skrutka ramena ramien alebo šesťuholníkovej objímky, je vysoko presný upevňovač s hladkým ramenom a čiastočným závitom, špeciálne navrhnutým pre aplikácie vysokej sily a presného pohybu.
Funkcie
Štrukturálne vlastnosti
Ramená skrutka 12.9, ktorá sa skladá z troch kľúčových častí:
Hlava skrutky: bežne s vnútorným alebo externým šesťuholníkom, ktorý je vhodný pre inštaláciu a odstránenie vysokého krútiaceho momentu.
Hladké rameno: presnosť opracovaná, aby sa zabezpečila stabilita rotujúcich alebo posuvných častí.
Závitový koniec: čiastočne závitový dizajn, aby sa zabezpečila bezpečná fixácia a zlepšila kapacitu zaťaženia.
Základné funkcie
Ultra vysoká sila: Zliatinová oceľ (napríklad 42CRMO) s pevnosťou v ťahu ≥ 1220MPA sa používa na zabezpečenie spoľahlivosti v aplikáciách s vysokým zaťažením.
Presná tolerancia: Priemer ramena, dĺžka a koaxiálnosť sa prísne kontrolujú, aby sa zabezpečilo presné umiestnenie a posuvné prispôsobenie mechanických častí.
Odolné a odolné voči oblečeniu: Povrch je zhasnutý, sčernený, fosfovaný alebo nikelový, aby sa zlepšil odolnosť proti opotrebeniu a odolnosť proti korózii.
Výkon vysokého krútiaceho momentu: Môže vydržať vyšší krútiaci moment utiahnutia a je vhodný pre ťažké stroje a prostredie s vysokým dynamickým zaťažením.
Aplikačné scenáre skrutiek ramena 12,9
Vzhľadom na svoju vysokú pevnosť, presné spracovanie a prispôsobivosť pohybu sa 12,9 ramenných skrutiek vo viacerých odvetviach široko používa, najmä v scenároch s vysokým zaťažením a vysokými presnými požiadavkami.

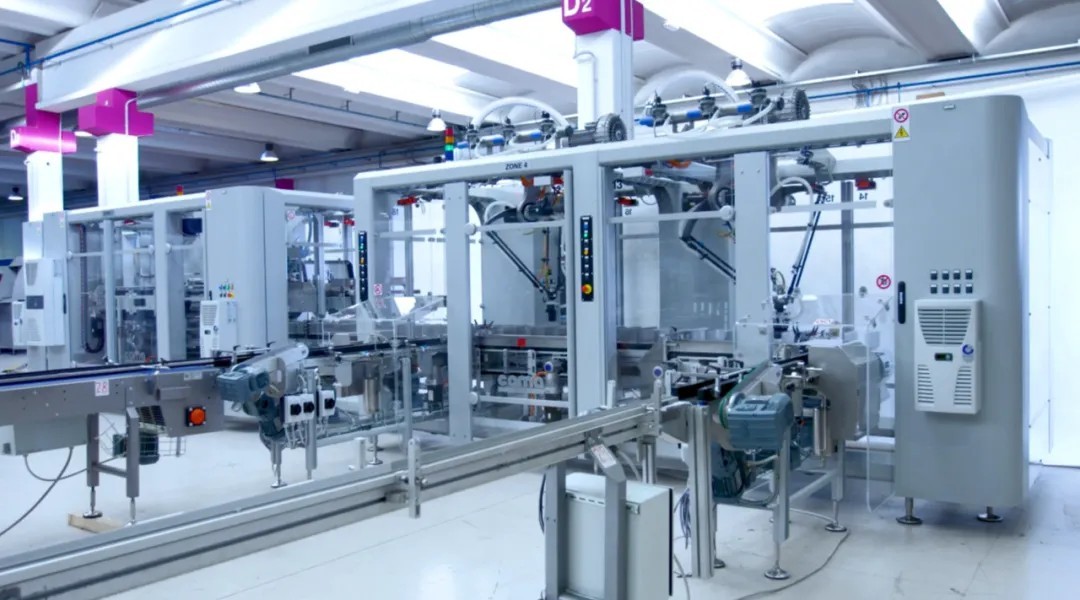

Mechanické vybavenie
V automatizovaných strojoch sa na podporu a posúvanie komponentov používajú presné stroje a vybavenie na výrobu liniek na podporu a posúvanie komponentov, aby sa zabezpečila hladká prevádzka zariadenia.
Posuvné koľajnice a vodiace mechanizmy: Zaistite presnosť lineárneho alebo rotačného pohybu.
Prenosový systém: Používa sa ako spojovacie skrutky tyče a ložiskového sedadla na zníženie opotrebenia na pohyblivých častiach.
Príslušenstvo a náradie: Opravené upínacie zariadenia na polohovanie na zlepšenie presnosti výroby.

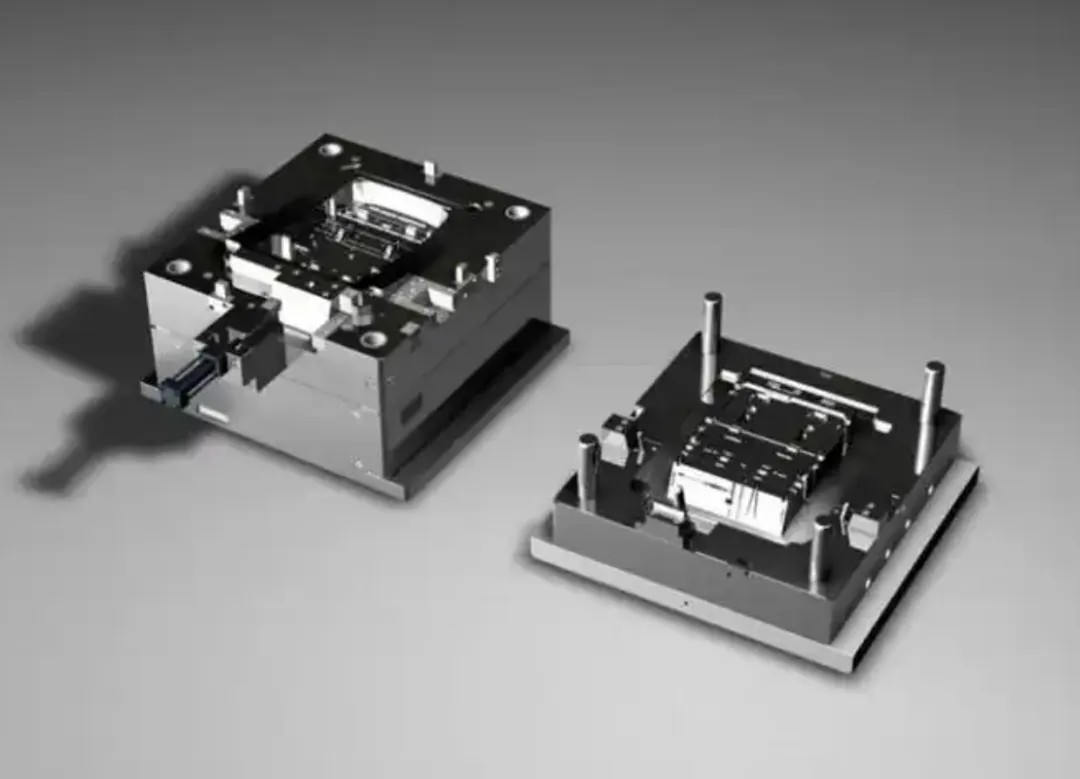

Výroba plesní
Vstrekovacia forma: Používa sa pre posúvače, vodiace dosky a polohovacie mechanizmy na zabezpečenie hladkého otvorenia a zatvárania formy.
Pečiatka: Používa sa na fixáciu vodiaceho kolíka a posuvné komponenty na zlepšenie životnosti a presnosti plesní

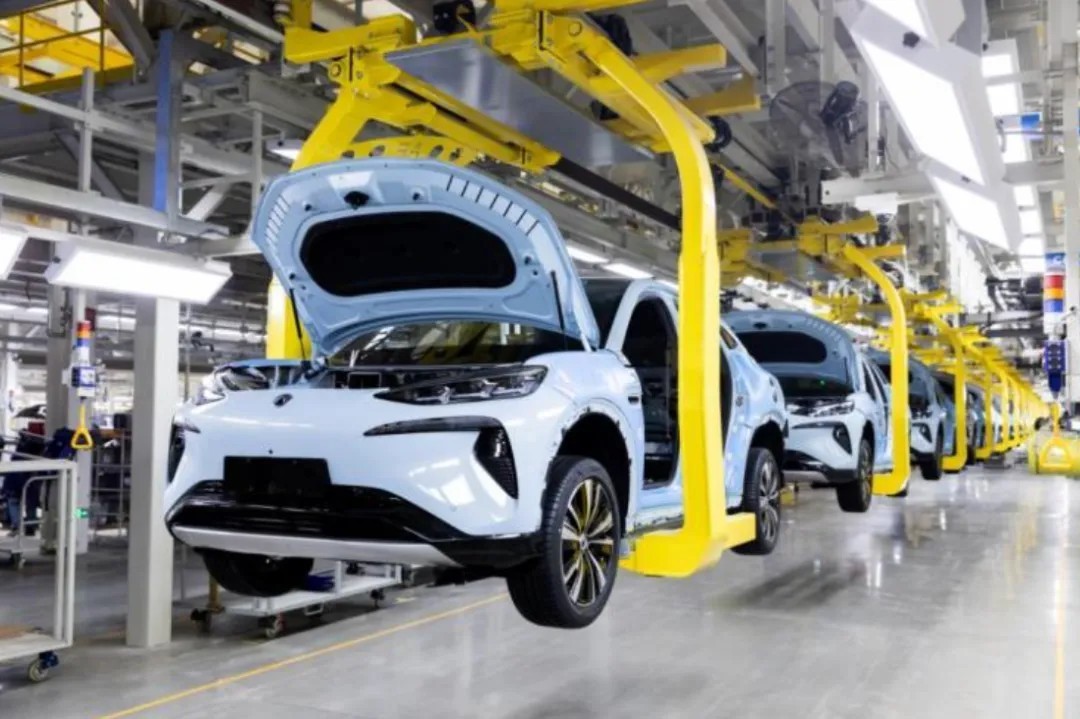

Automobilový priemysel
12.9 Skrutky ramien triedy sa široko používajú v motoroch, zavesených systémoch a brzdách vo výrobe automobilov.
Komponenty motora: Pripojte ramená, spojovacie tyče a mechanizmy ventilu, aby ste zaistili stabilitu počas vysokorýchlostnej prevádzky.
Systém odpruženia: Vydržte vysokofrekvenčné sily vibrácií a nárazu v pripojených miestach tlmičov nárazov a hojdacích ramien.
Brzdový systém: Používa sa na brzdové strmene a kĺzavých vodičov na zabezpečenie vysokej teploty odporu a vysokej zaťaženia.
Elektronické a automatizačné zariadenie

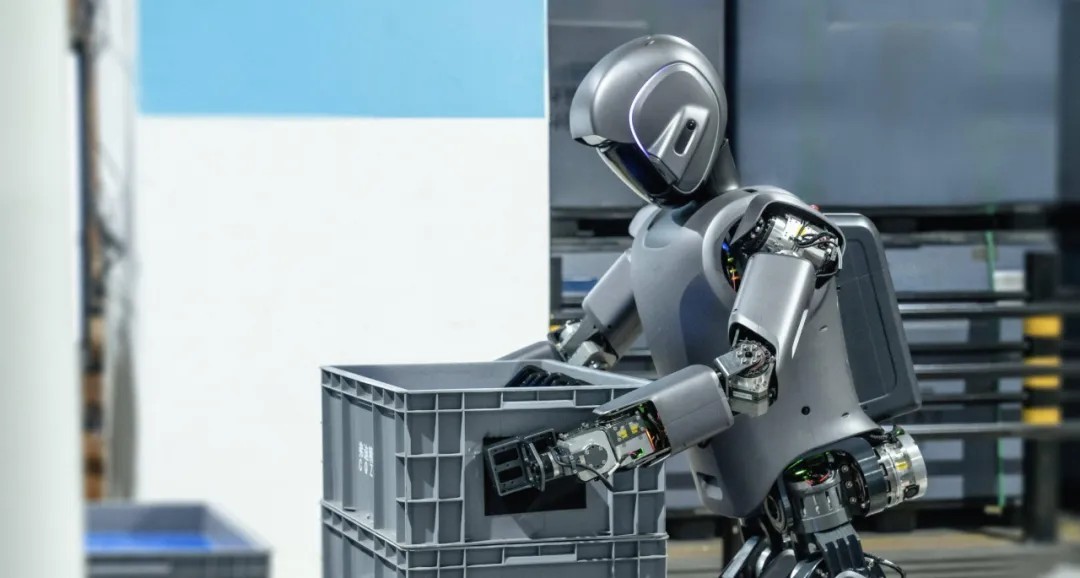

Robotické kĺby: Používa sa ako osi rotácie na zabezpečenie presného umiestnenia a flexibilného pohybu robotických ramien.
Automatizované montážne vedenia: Používa sa na posúvače a sprievodcov na zlepšenie stability a presnosti zariadenia.
Letectvo
Systém riadenia letu: Používa sa na riadenie komponentov rotácie a pripojenia ovládacích povrchov a klapiek.
Satelitný manipulátor: Poskytuje vysokú presnú rotáciu, aby sa zabezpečila stabilita a spoľahlivosť.

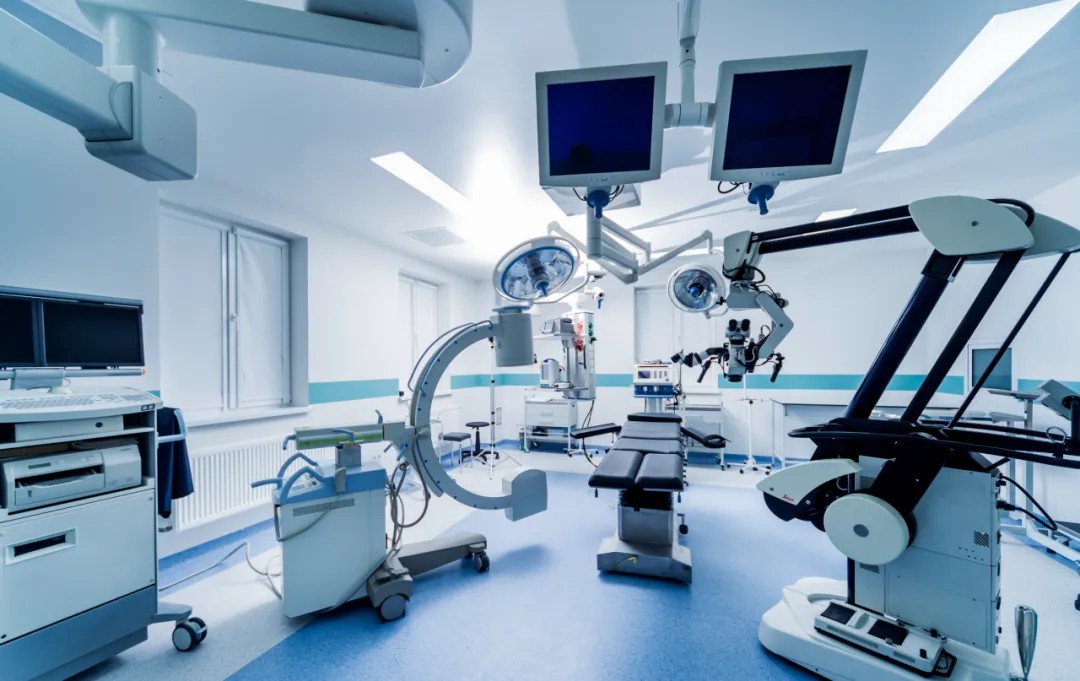

Zdravotníctvo
Röntgenové stroje, CT skenery: Používa sa na posúvacie koľajnice a pohyblivé časti na zabezpečenie presnej prevádzky zariadenia.
Chirurgické roboty: Používa sa na kĺby ramena robotov na zabezpečenie presnej kontroly a stability.
Výrobný proces skrutiek ramien 12.9
1. Materiály
Bežné materiály pre skrutky ramena 12.9. Zahŕňajú:
42CRMO (zliatinová oceľ): Vysoká pevnosť, dobrý odpor opotrebenia, vhodný pre aplikácie s vysokým zaťažením.
SCM435 (chróm-molybdén oceľ): Dobrá húževnatosť a odpor únavy, vhodné pre prostredie zaťaženia nárazu.
Nehrdzavejúca oceľ (304, 316 l): odolná proti korózii, ale nízka pevnosť, väčšinou používaná v potravinách a lekárskom vybavení.
2. Proces výroby
Rezanie materiálu: Presné rezanie oceľových tyčí s vysokou pevnosťou.
CNC Presné obrábanie: Otočenie hlavy skrutky, ramien a závitových častí, aby ste zaistili prísne tolerancie.
Ovrobenie vlákien: Valcové vlákna sa používajú na zlepšenie sily a únavovej životnosti.
Tepelné spracovanie: Zastavenie temperovania na zlepšenie tvrdosti a odolnosti proti opotrebeniu.
Povrchové ošetrenie: Galvanizujúce, sčernenie, fosfácia, aby sa zvýšila odolnosť proti korózii.
Kontrola kvality: Na zabezpečenie vysokej presnosti a konzistentnosti sa používa test na tromi koordinovaný merací prístroj, test tvrdosti, test krútiaceho momentu.
Korózia, ale sila je nízka, väčšinou sa používa v potravinách a zdravotníckych zariadeniach.
3. Norma v priebehu
Výroba skrutiek ramien musí dodržiavať medzinárodné normy, aby sa zabezpečila ich výkon a spoľahlivosť.
ISO 7379: Štandard pre rozmery, materiály a tolerancie metrických skrutiek ramien.
DIN 923: Nemecký štandard, ktorý sa bežne používa na európskom trhu.
ASME B18.3: Požiadavky na špecifikáciu pre americké ramenné skrutky vhodné pre severoamerický trh.
Jis B 1180: Japonský štandard, ktorý sa používa pri výrobe presných strojov.
Tieto štandardy špecifikujú priemer ramien, toleranciu dĺžky, špecifikácie nite, pevnosť v ťahu a povrchové ošetrenie, aby sa zabezpečila stabilita a kompatibilita skrutiek v drsnom prostredí.
4. Ako si vybrať skrutku pravého ramena?
Pri výbere skrutky ramena musíte zvážiť tieto faktory:
Požiadavky na zaťaženie: Stanovte požadovanú pevnosť v ťahu a únavu.
Veľkosť ramena: Zaistite kompatibilitu s posuvnými alebo rotujúcimi časťami.
Špecifikácie vlákna: Vyberte metrické alebo imperiálne vlákna vhodné pre zariadenie.
Povrchové ošetrenie: Vyberte si protikorózne povlaky, ako je galvanizácia, sčernenie, fosfácia atď.
12.9 Skrutky ramien triedy sú nevyhnutné v mechanických zariadeniach, výrobe automobilov, foriem, automatizácie a leteckého priestoru kvôli ich vysokej pevnosti, presným toleranciám a prispôsobivosti na dynamický pohyb. Vďaka svojim prísnym výrobným štandardom a vynikajúcim výkonom je základný produkt na špičkovom trhu s pripevňovaním.
Použili ste vo svojom odbore 12,9 stupňa ramien? Vitajte, aby ste sa podelili o svoje skúsenosti!
